Máquinas de arneses de cables: la fuerza invisible detrás de la electrónica moderna

I. Introducción

¿Alguna vez se ha detenido para considerar la intrincada red de cables que alimenta su automóvil, mantiene su refrigerador en funcionamiento o permite que su teléfono inteligente funcione sin problemas? Oculto debajo de los elegantes exteriores de innumerables electrónica cotidiana se encuentra un sistema complejo y organizado de cables conocido como arnés de cables. Estos héroes no reconocidos son cruciales para transmitir energía, datos y señales, asegurando el funcionamiento seguro y eficiente de prácticamente todos los dispositivos electrónicos que utilizamos.

Pero, ¿cómo se crean estos elaborados paquetes de cables con tanta precisión y consistencia? La respuesta se encuentra con el máquina de arneses de alambre . Una máquina de arneses de cables es una pieza sofisticada de equipos industriales diseñados para automatizar y racionalizar el proceso de fabricación de manchas de cables. Desde cortar y quitar los cables hasta terminales de engarzamiento y ensamblaje de conectores, estas máquinas juegan un papel fundamental en la transformación de materias primas en las arterias vitales de la tecnología moderna.

En el panorama de fabricación de ritmo rápido de hoy, la demanda de arneses de cables de alta calidad, confiables y rentables es cada vez mayor. Las máquinas de arneses de cables están a la vanguardia para satisfacer esta demanda, ofreciendo una eficiencia, precisión y versatilidad incomparables. Este artículo profundizará en el mundo de las máquinas de arneses de cables, explorando sus componentes fundamentales, mecanismos operativos, diversas aplicaciones y los beneficios transformadores que aportan a varias industrias.

II. Los conceptos básicos de los arneses de alambre

En su núcleo, un arnés de alambre es un conjunto organizado de cables, cables y, a menudo, otros componentes como conectores, terminales y revestimientos de protección, diseñados para transmitir energía o señales eléctricas.

A. Componentees de un arnés de alambre

Component	Descripción
Cables	Estos son los conductos para la corriente eléctrica o los datos. Vienen en varios tipos (por ejemplo, varados, sólidos), indicadores (espesor) y materiales de aislamiento, elegidos según los requisitos de voltaje, corriente y medio ambiente de la aplicación.
Conectores	Dispositivos que unen circuitos eléctricos, lo que permite una fácil conexión y desconexión. Varían ampliamente en forma, tamaño, recuento de pines y mecanismos de bloqueo, adaptados para interfaces específicas (por ejemplo, automotriz, datos, potencia).
Terminales	Los componentes de metal se engarcaron o se soldaron al final de un cable, lo que permite conectarse a un conector u otro punto eléctrico. Los tipos comunes incluyen terminales de anillo, terminales de pala y terminales de pin.
Cintas, conductos y coberturas protectoras	Se utilizan materiales como cinta eléctrica, mangas trenzadas, tubos corrugados o tubos de retiro de calor para agrupar cables, proporcionar resistencia a la abrasión, proteger contra la humedad y ofrecer aislamiento.

B. ¿Por qué son esenciales los arneses de alambre?

Los arneses de alambre son mucho más que solo paquetes de cables; Son críticos para:

Organización y ahorro de espacio: Consolidan numerosos cables individuales en una sola unidad, lo que hace que la instalación sea más ordenada, más eficiente y optimizando el espacio dentro de los sistemas complejos.
Protección contra factores ambientales: Las cubiertas protectoras protegen los cables del calor, el frío, la abrasión, la humedad, los productos químicos y las vibraciones, extendiendo su vida útil y garantizando la confiabilidad.
Facilidad de instalación y mantenimiento: Un arnés pre-ensamblado simplifica el proceso de instalación, reduciendo los errores y el ahorro de tiempo. También hace que la resolución y el mantenimiento sean más sencillos.
Asegurar la integridad y la seguridad eléctrica: Al enrutar y asegurar con precisión los cables, los arneses evitan los cortocircuitos, reducen la interferencia electromagnética (EMI) y garantizan un rendimiento eléctrico constante, que es primordial para la seguridad.

Iii. Tipos de máquinas de arneses de alambre

Las máquinas de arneses de cables vienen en varias formas, cada una especializada en una etapa particular del proceso de fabricación, o integrando múltiples funciones para una mayor automatización.

A. Categorización por función

Tipo de máquina	Descripción

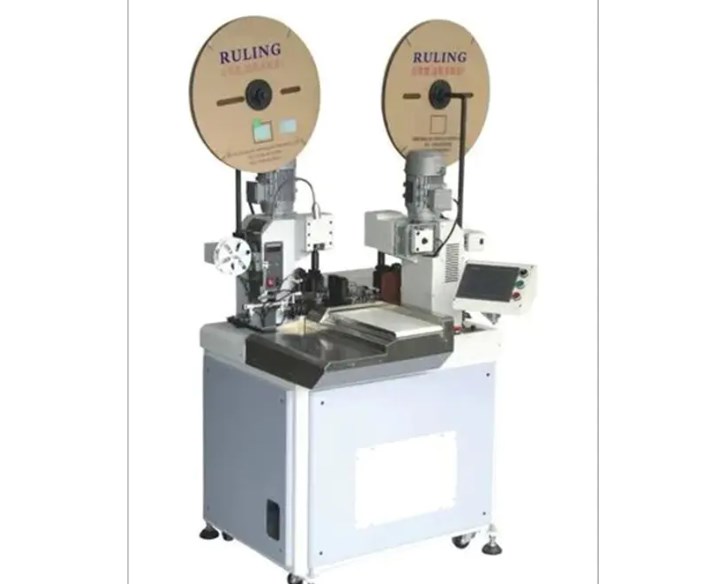

Máquinas de corte y pelado	Estos son fundamentales. Totalmente automático: Capaz de medir, cortar y quitar el aislamiento de ambos extremos de un cable en una sola operación continua. Algunos modelos avanzados también pueden engarzar terminales simultáneamente. Semiautomático (por ejemplo, strippers de benchtop): Requiere alimentación manual de cables, pero automatice el proceso de extracción, ideal para volúmenes más bajos o aplicaciones específicas.
Máquinas de enrging	Se usa para unir terminales a los extremos despojados de los cables. Prensas de enggir automáticas: Las máquinas de alta velocidad que alimentan terminales a granel, las meten en los cables y a menudo se integran con unidades de corte y pelado. Herramientas de enggir semiautomáticas: Máquinas de benchtop donde un operador coloca manualmente el cable y la terminal. Herramientas de engarzamiento a mano: Utilizado para muy bajo volumen, creación de prototipos o reparaciones especializadas.
Máquinas de inserción de terminal	Después de que las terminales se enganchan, estas máquinas insertan automáticamente o semiautomáticamente los terminales delgadados en las cavidades correctas de una vivienda conector.
Máquinas de grabación y agrupación	Estas máquinas envuelven los cables ensamblados con varias cintas (por ejemplo, PVC, tela, autoamalgación) o aplican conductos protectores, creando el arnés finalizado final.
Máquinas de prueba	Esencial para el control de calidad. Prueba de continuidad: Verificaciones de circuitos abiertos o descansos en cables. Prueba de resistencia a aislamiento: Verifica la integridad del aislamiento del cable. Prueba funcional: Simula la operación prevista del arnés para garantizar que todas las conexiones y señales funcionen correctamente.

B. Sistemas integrados versus independientes

Los fabricantes pueden elegir entre máquinas independientes para tareas específicas o sistemas integrados que combinen múltiples funciones (por ejemplo, máquinas de corte cortado) en una línea automatizada, ofreciendo un mayor rendimiento y un manejo manual reducido.

C. Máquinas especializadas

Algunas máquinas están diseñadas para aplicaciones muy específicas, como procesar cables coaxiales, cables de cinta plana o manejar cables extremadamente pequeños para microelectrónicos o cables de calibre grande para aplicaciones industriales de servicio pesado.

IV. Componentes y tecnologías clave

La precisión y eficiencia de las máquinas de arnés de cables se deben a sus sofisticados componentes internos y tecnologías integradas.

Componente/tecnología	Role
Sistemas de alimentación	Estos sistemas, incluidos los carretes de alambre y los deselgentes, aseguran un suministro de alambre suave y consistente a la máquina, evitando los enredos y los problemas de tensión.
Unidades de medición y corte	Equipado con sensores altamente precisos y cuchillas de corte, estas unidades miden con precisión la longitud del cable deseada y hacen cortes limpios y sin rebabas.
Kneting Blades y mecanismos	Las cuchillas especializadas eliminan el aislamiento sin dañar el conductor del cable. Se utilizan diferentes tipos de cuchillas y mecanismos de extracción para varios medidores de cables y materiales de aislamiento.
Primiendo aplicadores y muere	Estas son herramientas de precisión que forman el terminal alrededor del conductor del cable, asegurando una conexión segura y eléctrica. El conjunto de troqueles correcto es crucial para cada tipo terminal.
Sistemas de visión	Cada vez más comunes, los sistemas de visión usan cámaras y software de procesamiento de imágenes para inspeccionar los extremos de los cables, la calidad del engarzamiento y la inserción terminal, identificando defectos en tiempo real y mejorando el control de calidad.
Software y automatización	Controladores lógicos programables (PLC) y operaciones de la máquina de control de interfaces de software fáciles de usar, lo que permite una programación precisa de longitudes de cable, profundidades de extracción y parámetros de enmascaramiento. Esto permite cambios rápidos y configuraciones de arnés complejas.
Características de seguridad	Las máquinas modernas incorporan numerosas características de seguridad, que incluyen guardias de seguridad, botones de parada de emergencia y enclavamientos, para proteger a los operadores durante el uso.

V. Cómo funcionan las máquinas de arneses de cables (el proceso de fabricación)

La creación de un arnés de alambre es un proceso de varios pasos, en gran parte automatizado por estas máquinas especializadas.

A. Alimentación y medición de cables

Un carrete de alambre alimenta el cable en la máquina. Un codificador preciso mide la longitud exacta requerida para cada segmento del arnés.

B. Corte de alambre

Una vez que se mide la longitud deseada, una cuchilla afilada corta el cable limpiamente.

C. Desnogado de alambre

Luego, la máquina elimina con precisión una longitud especificada de aislamiento de uno o ambos extremos del cable de corte, exponiendo el conductor para la terminación.

D. Primía terminal

El extremo de alambre despojado se alimenta a un aplicador de enrollamiento, que utiliza un conjunto de troqueles para deformar mecánicamente un terminal alrededor del conductor, creando una fuerte conexión eléctrica y mecánica. Esto se puede hacer en uno o ambos extremos.

E. Inserción de sellos (si corresponde)

Para los arneses que requieren protección del medio ambiente, los sellos pueden insertarse automáticamente o manualmente en el cable antes de engarzar.

F. Asamblea del conector

Luego se insertan los cables delengo con terminales en las cavidades apropiadas de una vivienda conector. Este paso puede ser manual para arneses complejos o automatizados para los más simples.

G. Grabación/agrupación

Los cables ensamblados se agrupan luego con cinta eléctrica, mangas trenzadas o tubos corrugados para formar la estructura del arnés final, proporcionando protección y organización.

H. Prueba y control de calidad

Finalmente, el arnés de alambre completado sufre pruebas rigurosas (continuidad, aislamiento, funcional) para garantizar que cumpla con todas las especificaciones eléctricas y mecánicas y está libre de defectos.

VI. Aplicaciones en todas las industrias

Las máquinas de arneses de cables son indispensables en una amplia gama de industrias, que respaldan la funcionalidad de diversos productos.

Industria	Aplicación de arneses de cables
Automotor	Quizás el consumidor más grande, la industria automotriz se basa en gran medida en los arneses de cables para los sistemas de gestión de motores, la iluminación interior, el infoentretenimiento, las características de seguridad (ABS, airbags) y la distribución de energía en todo el vehículo.
Aeroespacial y defensa	En aplicaciones críticas como la aviónica, los sistemas de control de vuelo y los equipos militares, los arneses de cables deben cumplir con los estrictos estándares de confiabilidad y rendimiento, a menudo operando en entornos extremos.
Electrónica	Desde electrónica de consumo como televisores y computadoras hasta paneles de control industrial y equipos de red, los arneses de cables proporcionan la infraestructura de cableado interno.
Dispositivos médicos	La precisión y la confiabilidad son primordiales en los equipos médicos. Los arneses de cables se encuentran en máquinas de diagnóstico, herramientas quirúrgicas, sistemas de monitoreo de pacientes y más.
Telecomunicaciones	Los arneses son vitales para conectar componentes en la infraestructura de comunicación, incluidas las estaciones base, los centros de datos y los dispositivos de red.
Electrodomésticos	Los electrodomésticos cotidianos, como lavadoras, refrigeradores, hornos y aspiradoras, utilizan arneses de cables para sus conexiones eléctricas internas.
Maquinaria industrial	La robótica, el equipo de automatización de fábrica y la maquinaria pesada dependen de los arneses robustos de cables para la transmisión de la señal de potencia y control.

Vii. Beneficios del uso de máquinas de arneses de cables

La adopción de máquinas de arneses de cables ofrece ventajas significativas para los fabricantes.

Beneficio	Explicación
Mayor eficiencia de producción y velocidad	La automatización reduce drásticamente el tiempo requerido para producir arneses en comparación con los métodos manuales, lo que lleva a una mayor producción.
Precisión y precisión mejoradas	Las máquinas realizan tareas con precisión consistente, minimizando el error humano en el corte, el despojo y el enrollamiento, lo cual es fundamental para la calidad del producto.
Mejor calidad y confiabilidad del producto	Los procesos consistentes dan como resultado arneses uniformes con conexiones eléctricas confiables, reduciendo defectos y garantizando el rendimiento a largo plazo.
Costos de mano de obra reducidos	La automatización disminuye la dependencia del trabajo manual para las tareas repetitivas, lo que permite que los recursos humanos se asignen a roles más complejos o de supervisión.
Residuos de material minimizado	Las mediciones precisas y los procesos controlados reducen el material de chatarra, lo que lleva a ahorros de costos.
Mayor seguridad para los operadores	Las máquinas automatizadas reducen la necesidad de que los operadores manejen herramientas afiladas o realicen movimientos repetitivos, mejorando la seguridad en el lugar de trabajo.
Escalabilidad y flexibilidad en la producción	Las máquinas se pueden programar para diferentes configuraciones de arnés, lo que permite a los fabricantes adaptarse rápidamente a las demandas cambiantes de productos y la producción de escala hacia arriba o hacia abajo según sea necesario.

Viii. Factores a considerar al elegir una máquina de arneses de alambre

Seleccionar la máquina de arneses de cables correctas es una decisión estratégica que afecta la eficiencia de producción y la calidad del producto.

Factor	Consideración
Volumen de producción y requisitos de rendimiento	El volumen anticipado de arneses necesarios dictará el nivel de automatización y velocidad requerido de la máquina.
Tipos y tamaños de alambre	Asegúrese de que la máquina pueda manejar la gama específica de medidores de cables, materiales de aislamiento y tipos (por ejemplo, un solo núcleo, multicore, blindado) utilizados en sus productos.
Tipos de terminal y conector	La máquina debe ser compatible con los terminales y conectores específicos que tiene la intención de usar, que a menudo requiere aplicadores y troqueles especializados.
Nivel de automatización deseado	Considere si las máquinas semiautomáticas son suficientes para volúmenes más bajos o si es necesario un sistema integrado totalmente automático para la producción de alto volumen.
Presupuesto y ROI	Evalúe el costo de inversión inicial contra los beneficios a largo plazo en términos de mayor eficiencia, mano de obra reducida y calidad mejorada para determinar el rendimiento de la inversión.
Huella de la máquina y disponibilidad de espacio	Evalúe el tamaño físico de la máquina y asegúrese de que se ajuste dentro del diseño de su instalación de fabricación.
Soporte de proveedores, servicio y repuestos	El soporte postventa confiable, las piezas de repuesto fácilmente disponibles y la asistencia técnica son cruciales para minimizar el tiempo de inactividad.
Integración de software y facilidad de uso	Una interfaz de usuario intuitiva y una compatibilidad con los sistemas de ejecución de fabricación (MES) existentes pueden mejorar en gran medida la eficiencia operativa.

Ix. Mantenimiento y solución de problemas

El mantenimiento adecuado es clave para garantizar la longevidad y el rendimiento óptimo de las máquinas de arneses de cables.

Aspecto	Descripción
Limpieza y lubricación regular	La limpieza preventiva elimina los escombros y las partículas de alambre, mientras que la lubricación adecuada reduce el desgaste en las piezas móviles.
Reemplazo de cuchilla y troquel	Cortar las cuchillas y los troqueles de enrollamiento se desgastan con el tiempo y deben ser inspeccionados y reemplazados regularmente para mantener la precisión y la calidad.
Calibración y ajuste	La calibración periódica asegura que las mediciones, las profundidades de eliminación y las fuerzas de engarzamiento sigan siendo precisas.
Problemas y soluciones comunes	Los operadores deben estar capacitados para identificar y abordar problemas comunes, como deslizamiento de alambre, longitudes de tira inconsistentes o piqueros deficientes, a menudo ajustando la configuración de la máquina o reemplazando las piezas desgastadas.
Importancia del mantenimiento preventivo	Después de un estricto programa de mantenimiento preventivo, reduce significativamente la probabilidad de descomposiciones inesperadas, extiende la vida útil de la máquina y garantiza una salida consistente.

X. Tendencias e innovaciones futuras

La industria de la máquina de arneses de cables está evolucionando continuamente, impulsada por demandas de mayor eficiencia, inteligencia y sostenibilidad.

Tendencia	Impacto/Descripción
Mayor automatización e integración de robótica	La tendencia hacia la fabricación de luces apagadas verá más robots integrados con máquinas de arneses de cables para tareas de carga automatizada, descarga y ensamblaje complejos.
Industria 4.0 y fabricación inteligente	La integración con el Internet de las cosas industrial (IIOT) permitirá a las máquinas recopilar y transmitir datos en tiempo real sobre el rendimiento, las necesidades de mantenimiento predictivo y las métricas de producción, lo que permite la toma de decisiones más inteligentes.
Sistemas de visión avanzados e IA para control de calidad	Los sistemas de visión con AI se volverán aún más sofisticados, capaces de detectar defectos y anomalías minuciosas con mayor precisión, mejorando aún más la garantía de calidad.
Miniaturización y precisión para componentes más pequeños	A medida que los dispositivos electrónicos se encogen, las máquinas de arneses de cables deberán manejar cables y conectores cada vez más pequeños con niveles de precisión aún más altos.
Sostenibilidad en la fabricación	Las máquinas futuras se centrarán en la eficiencia energética, la reducción de los residuos de materiales y la capacidad de procesar materiales de aislamiento y alambres más ecológicos.
Personalización y producción a pedido	Los avances en automatización y software permitirán cambios más rápidos y líneas de producción más flexibles, lo que respalda la creciente demanda de arneses de cables personalizados y a pedido.

Xi. Conclusión

Las máquinas de arneses de cables son los caballos de batalla silenciosos detrás de la funcionalidad y la confiabilidad de innumerables productos electrónicos que definen nuestro mundo moderno. Desde el complejo cableado de un automóvil hasta las delicadas conexiones dentro de un dispositivo médico, estas máquinas aseguran que la alimentación y los datos fluyan sin problemas y de manera segura.

Su evolución continua, impulsada por los avances en la automatización, la IA y la conectividad, promete un futuro aún más eficiente, preciso y sostenible para la fabricación. A medida que la tecnología continúa avanzando, el papel de las máquinas de arneses de cables solo crecerá en importancia, solidificando su posición como herramientas indispensables en la marcha continua de la innovación.
